花园小区住宅三辊闸如何守护居民安全?
日期:2019-8-5 16:57:02 / 人气: 1994
方法/步骤

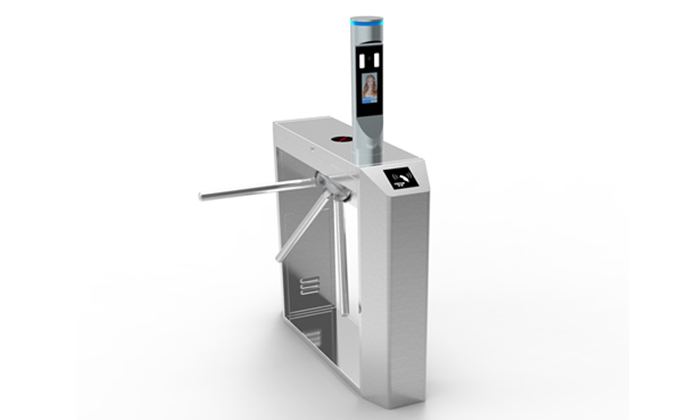

1.通道小区三辊闸机械系统
通道小区三辊闸机械系统分为机箱和机芯两部分。机箱作为载体,其上安装有方向指示器、读写装置、红外线传感器等;机芯组成主要有电机、机架、传动轴、闸门等;
2.通道小区三辊闸电控系统
电控系统由多奥读卡器、主控板、红外线传感器、方向指示板、报警器、限位开关、变压器等组成。
多奥读卡器(自备):读取卡上信息并经判断处理后,向主控板发出申请通过信号(开关信号);
◆ 主控板:系统的控制中心,它接收多奥读卡器和红外线传感器的信号,并对这些信号进行逻辑判断和处理后,再向方向指示器、电机、计数器、报警器发出执行命令。
◆ 红外线传感器:检测行人位置和起到安全保护作用;
◆ 方向指示器:显示通道当前通行标志状态,并引导行人安全有序地通过通道;
◆ 报警器:系统检测到有非法进入通道的行人时,发出报警提示;
◆ 限位开关:控制闸门转动的位置;
3.系统工作原理
1)打开电源,3秒后系统进入工作状态。
2)多奥读卡器读到有效卡时,峰鸣器会发出悦耳声响,向行人提示读卡成功;同时还对从卡中读到的信息进行判断、处理,并向主控制板发出申请通过信号;
3)主控板接收到多奥读卡器和红外线传感器的信号,并经综合处理后,向方向指示器和电机发出有效控制信号,使方向指示标志转为绿色箭头通行标志,同时闸机发出设定语音,主控板控制电机运转,限位开关控制电机动转角度,闸门打开,允许行人通行;
4)行人根据方向指示器标志指示通过通道后,红外线传感器感应到行人通过通道的全过程,并不断向主控板发出信号,直至行人已经完全通过通道;
5)若行人忘记读卡或读无效卡进入通道时,系统将禁止行人通行,并且会发出语音报警,(非法闯入,请刷卡)直至行人退出通道后,才解除报警;重新读有效卡方允许通行;
